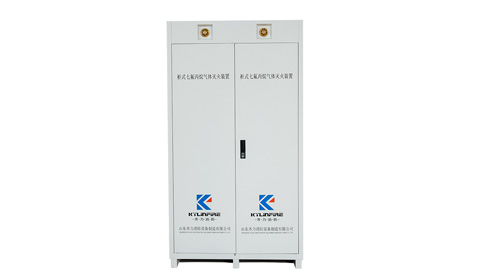

七氟丙烷自動滅火系統由儲存瓶組、儲存瓶組架、N2啟動鋼瓶組，啟動鋼瓶組架、瓶頭閥、液流單向閥、氣流單向閥、電磁啟動器、輸氣控制管路、集流管、選擇閥、三通、異徑三通、彎頭、異徑彎頭、法蘭、安全閥、壓力信號發送器、管網、噴嘴、藥劑、火災探測器、氣體滅火控制器、聲光報器、警鈴、放氣指示燈、緊急啟動/停止按扭等組成。

七氟丙烷氣體滅火系統參數

充裝壓力：4.2Mpa/5.6Mpa;

滅火劑噴放時間：≤10s;

滅火劑充裝密度：4.2Mpa≤950kg/m3/5.6Mpa≤1080kg/m3;

閥驅動裝置氣源壓力：6.0±1.0Mpa(20℃);

系統工作電源：AC220V/DC24V/1.5A;

系統工作環境溫度：0℃～50℃;

系統保護極限：面積：最大單區800m2體積：最大單區3600m3;

系統啟動方式：自動、電氣手動、機械應急手動;

儲瓶容積：40L、70L、90L、100L、120L、150L、180L;

適用范圍

適用于電子計算機房、數據處理中心、電信通訊設施、過程控制中心、昂貴的醫療設施、貴重的工業設備、圖書館、博物館及藝術管、潔凈室、消聲室、應急電力設施、易燃液體存儲區等，也可用于生產作業火災危險場所，象噴漆生產線、電器老化間、軋制機、印刷機、油開關、油浸變壓器、浸漬槽、熔化槽、大型發電機、烘干設備、水泥生產流程中的煤粉倉，以及船舶機艙、貨艙等。

設計注意事項

儲存壓力為4.2Mpa/5.6Mpa噴放時間為10S最大保護面積800平方米或3600立方米。

檔案類滅火濃度10%每立方0.81KG每瓶加3.5KG余留量。

配電類滅火濃度9%，每立方0.721KG每瓶加3.5KG余留量。

機房類滅火濃度8%，每立方0.634KG每瓶加3.5KG余留量。
